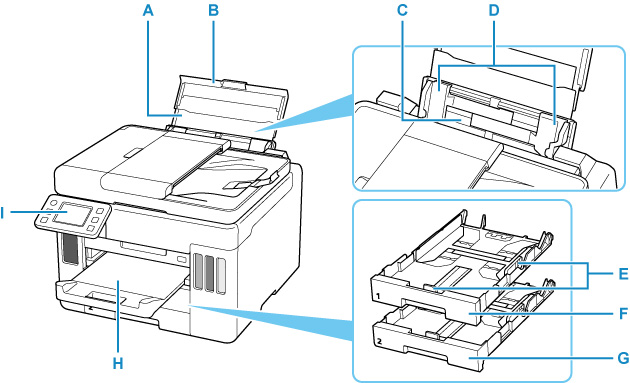

Önden Görünüm
- A: Kağıt Desteği
- Arka tepsiye kağıt yüklemek için genişletin.
- B: Arka Tepsi Kapağı
- Arka tepsiye kağıt yüklemek için bu kapağı açın.
- C: Arka Tepsi
-
Buradan kağıt yükleyin. Aynı anda iki veya daha fazla sayıda aynı boyutta ve tipte kağıt yüklenebilir ve bir seferde otomatik olarak tek kağıt beslenebilir.
- D: Kağıt Kılavuzları
- Kağıt destesinin her iki tarafını birbirine hizalayın.
- E: Kağıt Kılavuzları
- Kağıt destesinin sağ/sol/ön taraflarını birbirine hizalayın.
- F: Kaset 1
-
Kasete A4, B5, A5 veya Letter boyutunda bir düz kağıt yükleyin ve onu yazıcıya yerleştirin.
- G: Kaset 2
-
Kasete A4 veya Letter boyutunda düz kağıt yükleyip yazıcıya yerleştirin.
- H: Kağıt Çıkış Tepsisi
- Yazdırılan kağıtlar çıkar. Yazdırmadan önce dışarı doğru çekin.
- I: İşletim Paneli
-
Yazıcıyı çalıştırmak veya ayarlarını değiştirmek için kullanın.

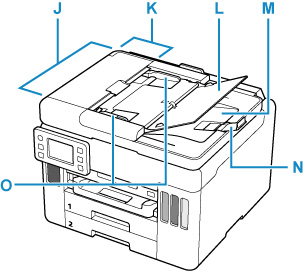

- J: ADF (Otomatik Belge Besleyici)
-
Buraya bir belge yükleyin. Belge tepsisine yüklenen belgeler, otomatik olarak teker teker taranır.
- K: Belge Besleyici Kapağı
- Sıkışan belgeleri temizlerken açın.
- L: Belge Tepsisi
- ADF'ye belge yüklemek için açın. Boyutu ve kalınlığı aynı olan iki veya daha fazla belge yükleyebilirsiniz. Belgeyi, taramak istediğiniz yüz yukarı gelecek şekilde yükleyin.
- M: Belge Çıkış Yuvası
- ADF’den taranan belgeler buraya gelir.
- N: Belge Durdurucusunu
- Orijinal durdurucusunu çıkarılan orijinali destekleyecek şekilde açın.
- O: Belge Kılavuzu
- Bu kılavuzu, ADF'deki belgenin genişliğine uygun olarak ayarlayın.
- P: Belge Kapağı
- Plakaya bir orijinal yerleştirmek için açın.
- Q: Plaka
- Buraya bir orijinali yükleyin.
- R: USB Flash Disk Bağlantı Noktası
- USB Flash diskleri buraya takın.
